GIS 气密性试验 SF6 气体检测系统行业应用

概述

随着电力事业向着高压和超高压的方向飞速发展，气体绝缘全封闭组合电器（GIS）的需求也越来越大。SF6作为一种具有良好的电气绝缘性能及优异的灭弧性能的气体，被广泛的使用于GIS。GIS的气密性不仅关系到其自身的使用寿命和维护成本，也影响着操作人员的安全和环境的温室效应。

    满足《GB50150-2006电气装置安装工程电气设备交接试验标准》；

    《GB∕T 11023-2018高压开关设备六氟化硫气体密封试验方法》；

    IEC62271-1 High-voltage switchgear and controlgear-Part 1:Common specifications for alternating current switchgear and controlgear；

    CIGRE TB430 SF6TIGHTNESS GUIDE Working Group B3.18 2010;

    等国际国内标准中都规范了GIS气密性测试的相关要求。

检测方案

使用扣罩法结合高灵敏度的光声光谱痕量SF6检测系统，是一种准确、可靠、高效的解决方案。

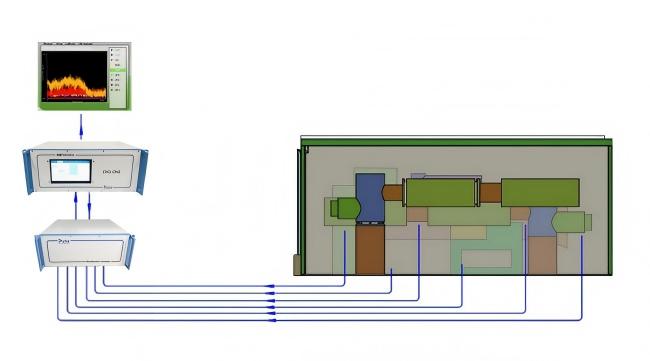

除了能够定量测定GIS的泄漏量和泄露率，还可以全程实时检测，在很短的时间内就可以判断出气密性是否合格，比起传统手持式的检漏仪，大大减少了人力投入，缩短了测量时间，提高了工作效率。整个测量系统由光声光谱痕量SF6检测仪、多点采样器、专用软件组成；在用户要求的情况下，还可以集成气密性试验舱和扣罩的一体化解决方案。

整个测量系统由光声光谱痕量 SF6 检测仪、多点采样器、专用软件组成；在用户要求 的情况下，还可以集成气密性试验舱和扣罩的一体化解决方案。

将 GIS 试品放置于气密性测试舱内，通过新风系统或者吹扫系统，将测试舱内SF6 的 背景浓度降到设定值。在 GIS 的上下前后左右等位置放置采样管，加盖扣罩，开始对扣罩  内的 SF6 浓度进行监测。如果扣罩内的浓度超过根据允许大泄漏率计算 的阈值，便会触发报警，提示对漏点 或者干扰问题进行查找。如果扣罩内 一直保持不变，则表示无泄漏，气密 性试验通过，出具试品报告。

一套 SF6 检测系统可支持最多 64 个采样点，按每个 GIS 使用6-8 个采样点来分配，即可同时检测 8-10 台 GIS 的气密性。

特性

● 光声光谱法原理，悬臂梁探测技术

● 检测限低，测量精度高(ppb)

● 测量响应快(3~10s)

● 多点采样器，可扩展 12-64 个采样点

● 无需预处理、无耗材、无载气

● 可定制气密试验舱、扣罩及软件功能

应用

● GIS 设备制造、质检

● GIS 设备安装、验收

● GIS 设备管理、维护

技术参数
